Introdução
Em sistemas de Light Steel Framing (LSF), a correta transferência de esforços estruturais depende da continuidade do caminho de cargas entre os elementos da edificação. Situações em que a estrutura de cobertura não se encontra alinhada verticalmente aos painéis de parede exigem soluções específicas de ligação, sobretudo para garantir a resistência aos esforços de tração e à sucção do vento.
Este artigo apresenta a adaptação técnica e normativa de um detalhe construtivo originalmente publicado pela North American Steel Framing Alliance (NASFA), reinterpretado segundo as normas brasileiras da ABNT e representado por meio de software Autodesk sob licença educacional, para fins acadêmicos e didáticos.
Referência internacional e contexto
O conceito original do detalhe foi extraído da publicação técnica:
LOW-RISE RESIDENTIAL CONSTRUCTION DETAILS
North American Steel Framing Alliance (NASFA)
Embora amplamente consolidada na América do Norte, a aplicação direta dessa referência no Brasil requer adequações relacionadas às ações de vento, terminologia técnica e critérios de dimensionamento adotados pelas normas nacionais.
Descrição do detalhe estrutural (Detalhe R14)

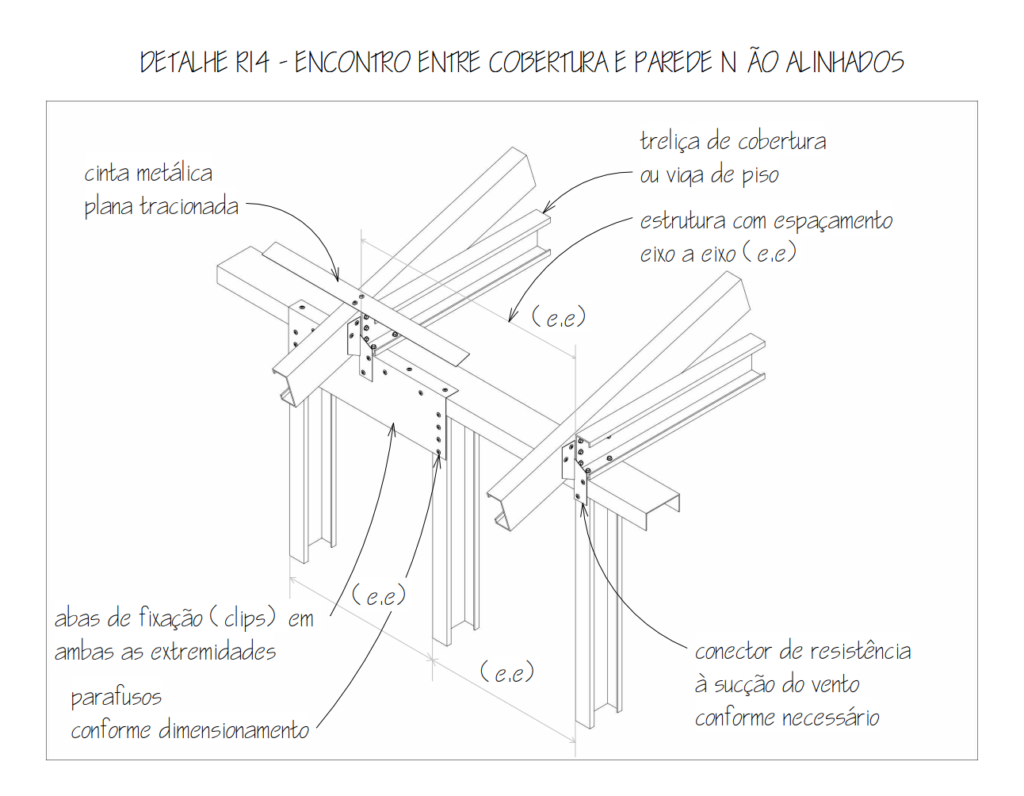

A seguir é apresentado o Detalhe R14, que ilustra conceitualmente a solução de ligação entre cobertura e painel de parede não alinhados em sistemas de Light Steel Framing. O detalhe tem caráter referencial e didático, sendo utilizado para discutir o caminho de cargas e os mecanismos de transferência de esforços, especialmente aqueles associados à tração e à sucção do vento.
O detalhe apresentado não deve ser interpretado como solução padrão ou aplicável indistintamente a qualquer edificação. O dimensionamento da cinta tracionada, dos parafusos, das abas de ligação e dos perfis envolvidos depende das ações atuantes, da geometria da edificação, das condições de vento e das verificações normativas previstas nas normas da ABNT. Assim, sua utilização requer análise específica em projeto estrutural devidamente elaborado e validado por profissional habilitado.
O Detalhe R14 trata da ligação entre cobertura e painel de parede não alinhados, utilizando uma cinta metálica plana tracionada (tirante metálico) como elemento principal de transferência de esforços.
A ligação é composta por:
- cinta metálica plana tracionada;
- tesoura metálica de cobertura ou viga metálica de piso;
- perfis de aço formados a frio do painel de parede;
- parafusos autobrocantes dimensionados conforme projeto;
- abas de ligação (clips) em ambas as extremidades;
- dispositivo de ancoragem contra sucção do vento, quando requerido.
- O espaçamento dos elementos estruturais segue o critério eixo a eixo (e.e.), conforme definido no projeto estrutural.
A seleção e configuração desses componentes variam conforme o projeto estrutural específico.
Adequação às normas ABNT
A adaptação normativa considera, principalmente:
ABNT NBR 14762 – Dimensionamento de estruturas de aço constituídas por perfis formados a frio;
ABNT NBR 6123 – Forças devidas ao vento em edificações;
ABNT NBR 8800, quando aplicável às ligações metálicas.
As verificações devem ser realizadas nos estados limites últimos e de serviço, assegurando a estabilidade global e local da ligação.
Modelagem digital e licença
O detalhe foi concebido e representado por meio de software Autodesk, utilizando licença educacional, exclusivamente para fins acadêmicos, didáticos e de pesquisa. As representações gráficas não substituem o projeto estrutural executivo e não devem ser utilizadas para fins comerciais ou construtivos sem validação profissional.
Considerações finais
A adaptação criteriosa de referências internacionais ao contexto normativo brasileiro contribui para a consolidação do Light Steel Framing no Brasil, promovendo soluções tecnicamente seguras e alinhadas às exigências locais. O Detalhe R14 exemplifica esse processo, reforçando a importância do correto dimensionamento das ligações estruturais frente às ações de vento.
Este conteúdo não substitui projeto estrutural, memorial de cálculo ou detalhamento executivo.
Créditos e atribuições
Referência técnica original: North American Steel Framing Alliance (NASFA)
Publicação: Low-Rise Residential Construction Details
Modelagem e representação: Software Autodesk – Licença Educacional
Finalidade: acadêmica e didática
